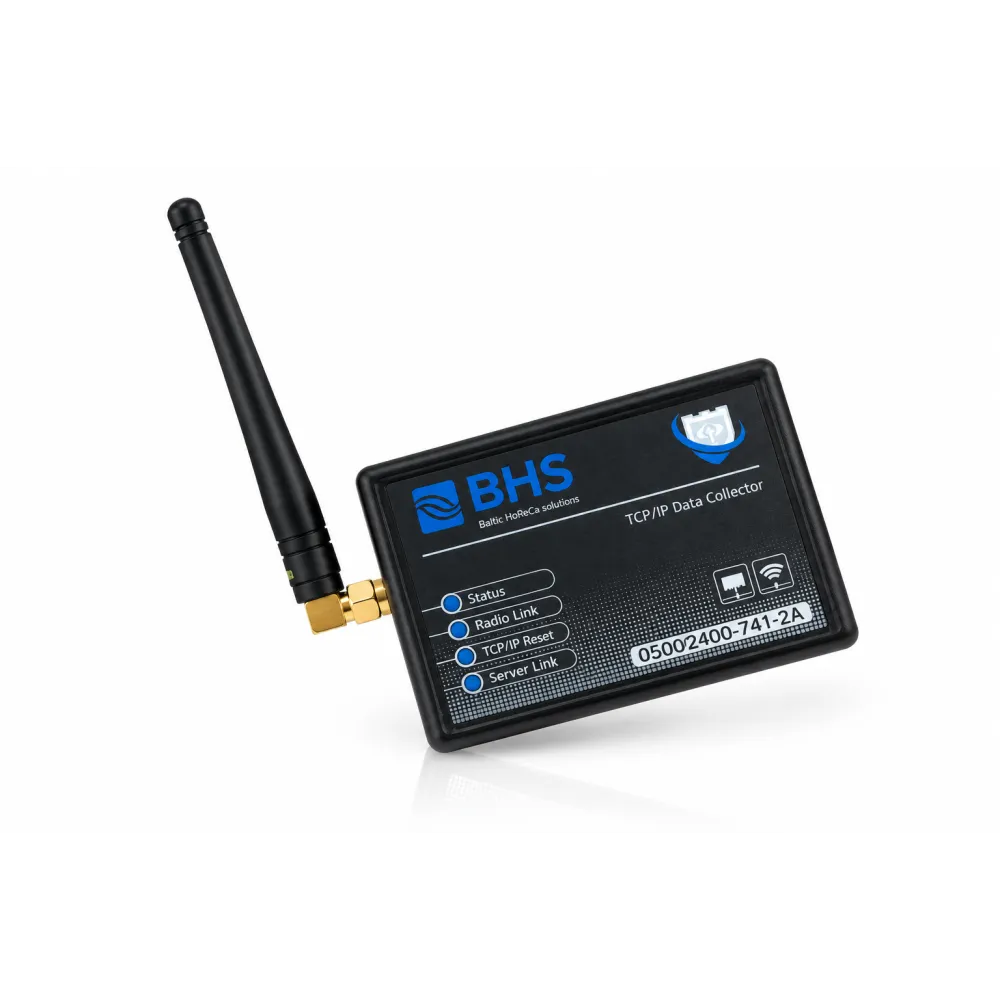

Émetteur pour système de surveillance des données

BHS Passerelle de données BTCPLRX2

La passerelle de données est l'élément central d'un système de surveillance à distance. Elle reçoit par liaison radio les relevés des sondes sans fil de température, d'humidité et à sonde déportée, puis les transmet à la plateforme cloud de surveillance via une connexion RJ-45 Ethernet standard.

Une seule passerelle gère jusqu'à 250 sondes sans fil : elle convient donc aussi bien aux petits sites comptant quelques points de mesure qu'aux grands entrepôts, sites de production et réseaux de magasins. Les échanges de données entre les sondes et la passerelle sont chiffrés en AES-128.

En cas de perte temporaire de la connexion internet, la passerelle enregistre les relevés dans une mémoire tampon locale non volatile et les transfère automatiquement vers le serveur dès le rétablissement de la liaison. L'historique des mesures reste ainsi sans interruption, ce qui est essentiel pour les exigences HACCP et les audits.

Principaux avantages

• Jusqu'à 250 sondes sans fil par passerelle
• Raccordement au réseau local par port RJ-45 Ethernet standard
• Liaison sans fil 868 MHz, portée jusqu'à 150 m en vue directe
• Mode répéteur pour étendre la couverture sur les grands sites
• Chiffrement AES-128 des données sur le canal radio
• Mémoire tampon locale en cas de coupure internet
• Alimentation externe 5 V — fonctionnement continu sans piles
• Mode DHCP par défaut — mise en service rapide sans configuration réseau

Sondes compatibles

• Sonde de température sans fil MCP9808
• Sonde de température et d'humidité relative sans fil ENS210
• Sonde de température sans fil avec sonde déportée DS18B20
• Sonde de température sans fil avec sonde déportée PT100
• Sonde de température sans fil haute précision PT100 High Accuracy

Applications

• Froid commercial — magasins, vitrines, chambres froides et négatives
• Entrepôts et centres logistiques — données de température et d'humidité sur toute la surface
• Systèmes de ventilation et de climatisation, locaux techniques
• Laboratoires et établissements médicaux
• Salles serveurs et centres de données
• Musées et archives — surveillance du microclimat
• Sites industriels avec collecte centralisée des données

Installation et configuration

La passerelle se raccorde à un commutateur réseau ou à un routeur actif par câble RJ-45 et s'alimente depuis un adaptateur 5 V ou par micro-USB. Le mode DHCP étant activé par défaut, l'appareil reçoit automatiquement ses paramètres réseau. Pour les projets nécessitant une adresse IP fixe ou des paramètres réseau particuliers, la configuration s'effectue depuis un PC à l'aide de l'utilitaire de configuration USB.

Le boîtier se fixe avec un adhésif double face industriel sur une surface lisse. Les réglages du mode répéteur sont conservés en mémoire non volatile et restent actifs après une coupure d'alimentation.

Caractéristiques techniques

La passerelle n'est pas une sonde : elle collecte les données des sondes sans fil. Les spécialistes BHS assurent l'installation du système, la configuration du réseau et de la passerelle, la programmation des sondes, le paramétrage des seuils et des alarmes, ainsi que la formation du personnel.
